Hvordan bestemmer man riktig skuffdybde og -geometri for et vakuumpakket (VSP) brett for å sikre at hudfilm draperes over produkter med uregelmessig form?

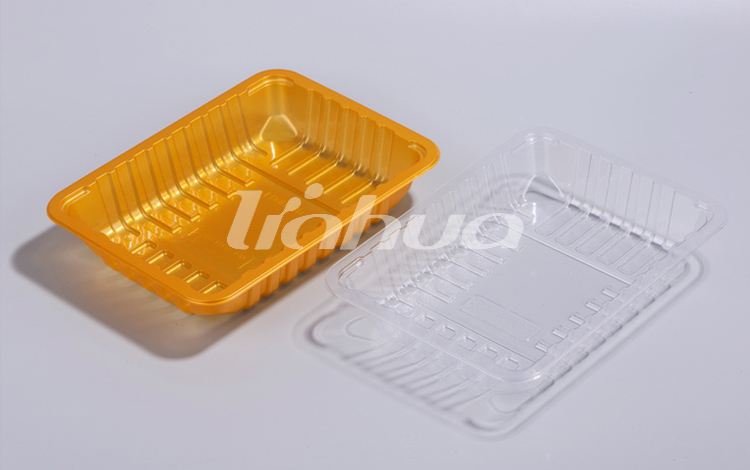

Riktig skuffedybde for en Vakuumpakket (VSP) brett bør være minst 10–15 mm dypere enn produktets høyeste punkt , og brettets geometri må speile produktets fotavtrykk for å la hudfilmen draperes jevnt uten brodannelse, rynker eller ufullstendig kontakt. Å få dette rett fra starten eliminerer de vanligste VSP-defektene og beskytter direkte holdbarhet, forseglingsintegritet og detaljpresentasjon.

Denne veiledningen går gjennom den praktiske metoden for dimensjonering av a Vakuumpakket (VSP) brett riktig – dekker dybdeberegning, valg av veggvinkel, flensdimensjoner og hvordan produktformens kompleksitet bør påvirke enhver beslutning.

Hvorfor skuffedybde er den mest kritiske dimensjonen

I en Vakuumpakket (VSP) brett , hudfilmen varmes opp til mellom 130°C og 160°C og deretter trukket ned over produktet ved vakuumtrykk - typisk mellom 5 og 20 mbar resttrykk . Filmen må bevege seg fra flensplanet hele veien ned og rundt produktkonturene før den forsegles til brettbunnen.

Hvis brettet er for grunt, kan ikke filmen tilpasse seg helt til produktets sider og underskjæringer, noe som skaper luftlommer som kompromitterer vakuumet og akselererer oksidasjonen. Hvis brettet er for dypt, folder overflødig filmmateriale seg og rynker seg i bunnen, noe som gir en lite attraktiv pakke og potensielle lekkasjepunkter ved forseglingssonen.

Den praktiske regelen: brett indre dybde = maksimal produkthøyde 10 til 15 mm . For utbenede kutt eller sjømat med utstikkende elementer, øk bufferen til 18–22 mm å gjøre rede for film som strekker seg over skarp geometri.

Måling av uregelmessig produktgeometri før brettdesign

Før du spesifiserer brettdimensjoner for en Vakuumpakket (VSP) brett , gjennomføre en strukturert produktprofileringsprosess. Uregelmessige produkter - for eksempel lammekrøller, hele laksefileter eller fylt fjærkre - kan ikke behandles som enkle rektangler.

Nøkkelmål å samle inn

• Maksimal høyde (Z-akse): Mål det høyeste punktet over et statistisk representativt utvalg på minst 20–30 enheter. Bruk 95. persentilverdien, ikke gjennomsnittet.
• Fotavtrykksdimensjoner (X- og Y-akser): Mål de bredeste og lengste utstrekningene, inkludert eventuelle overhengende elementer.
• Underskjæringsdybde: For produkter med bein, mål hvor langt filmen må bevege seg sideveis under et utstikkende bein eller kant.
• Vektområde og tetthetsvariasjon: Tyngre, tettere produkter komprimeres under støvsuging, og endrer høyden med opptil 5–8 % .

Disse målingene føres direkte inn i spesifikasjoner for skuffedybde og vegggeometri og forhindrer kostbare verktøyredesign etter innledende produksjonskjøringer.

Veggvinkel og utkastdesign for optimal filmdrapering

Sideveggvinkelen - også kalt trekkvinkelen - til en Vakuumpakket (VSP) brett spiller en stor rolle i hvor jevnt hudfilmen tilpasser seg produktets kanter. En vegg som er for vertikal begrenser filmens vandring og forårsaker brodannelse ved bretthjørnene.

Standard bransjeveiledning anbefaler en trekkvinkel på 7° til 12° fra vertikalen for VSP-applikasjoner. For produkter med markert høydevariasjon eller betydelige underskjæringer, øker trekket til 14°–18° gir filmen mer rom til å tilpasse seg uten å overstrekke.

Hjørneradius betyr noe

Skarpe indre hjørner er blant de vanligste årsakene til filmfeil i en Vakuumpakket (VSP) brett . Filmen må strekke seg rundt hjørner i to akser samtidig, og konsentrere stress på det punktet. Som regel:

• Innvendig base hjørneradius: minimum 3 mm, ideelt 5–8 mm
• Intern overgangsradius vegg-til-bunn: minimum 4 mm
• Ekstern flens hjørneradius: minimum 2 mm for å støtte jevnt tetningstrykk

Spesifikasjoner for flensbredde og tetningssone

Flensen er den horisontale kanten av Vakuumpakket (VSP) brett hvor hudfilmen tetter til brettsubstratet. En underdimensjonert eller dårlig utformet flens er en av de viktigste årsakene til forseglingssvikt i VSP-pakker.

Anbefalt flensbredde er 8 til 12 mm for standard forhandlerpakker . For større brett som bærer produkter over 800 g, øk flensbredden til 12–15 mm for å fordele tetningstrykket jevnere og redusere risikoen for avskalling under transport.

Flensoverflaten må være flat og fri for vridning. Skuffmaterialer med høy krystallinitet, som f.eks CPET eller rPET med >30 % resirkulert innhold , er mer utsatt for flensforvrengning under termoforming og krever strengere verktøytoleranser - vanligvis ±0,2 mm flathetsavvik over forseglingssonen.

Skuffdybde og geometrireferanse etter produktkategori

Tabellen nedenfor gir en praktisk referanse for valg Vakuumpakket (VSP) brett dimensjoner på tvers av de vanligste produktkategoriene behandlet i hudemballasjelinjer:

Hvordan filmtykkelse og strekkbarhet påvirker beslutninger om brettgeometri

Hudfilmen brukt i en Vakuumpakket (VSP) brett er ikke uendelig strekkbar. De fleste kommersielle VSP-toppfilmer er ko-ekstruderte strukturer med en total tykkelse på 50 til 100 µm og en forlengelse-ved-brudd av 300 % til 600 % . Effektiv tegnedybde uten tynning eller pinholing er imidlertid betydelig mer konservativ - vanligvis begrenset til trekkforhold på 1:1,5 til 1:2,5 (dybde til minste sidemål).

Dette betyr at for et smalt brett med en innvendig bredde på 80 mm , er den maksimale pålitelige trekkdybden for hudfilm ca 120–200 mm . Utover dette blir filmtynning ved basishjørnene en strukturell risiko. Hvis produktdybden overstiger disse forholdstallene, er løsningen å utvide brettgeometrien i stedet for å gjøre den dypere – fordele filmtrekkspenningen over et større overflateareal.

For produkter med bein eller skarpkant, spesifiser alltid en film med en minimum punkteringsmotstand på 15–20 N målt ved ASTM F1306 eller tilsvarende, uavhengig av tykkelse.

Verktøyvalidering og prøveprotokoll for nye VSP-skuffformater

Når skuffedimensjonene er spesifisert, er en strukturert valideringsprøve avgjørende før man forplikter seg til full verktøyproduksjon for en Vakuumpakket (VSP) brett format. Å hoppe over dette trinnet er den dyreste feilen ved igangkjøring av VSP-linje.

Anbefalte valideringstrinn

1. Prototype brettproduksjon: Kjør en liten batch på 200–500 skuffer med mykt verktøy eller 3D-printede innlegg ved måldimensjonene før stålverktøy kuttes.
2. Vurdering av filmdrapering: Inspiser visuelt for brodannelse, rynker og kontaktensartethet over en prøve på 30 enheter per SKU.
3. Restoksygentesting: Mål headspace oksygen ved hjelp av en oksygenanalysator. Mål: <0,5% O2 for fersk kjøttapplikasjoner.
4. Forseglingsavskallingsstyrketest: Utfør skrellstyrketesting i henhold til ASTM F88. Minimum akseptabel verdi for detaljhandel VSP: 8–15 N/15 mm .
5. Akselerert holdbarhetsstudie: Oppbevar pakkene ved målbutikktemperatur (vanligvis 0°C til 4°C ) og vurdere mikrobiologisk og visuell kvalitet på dag 3, 7, 14 og 21.
6. Distribusjonssimulering: Utsett forseglede pakker for ISTA 2A eller tilsvarende transittester for å identifisere eventuelle geometrirelaterte forseglingsfeil under mekanisk påkjenning.

Først etter å ha bestått alle seks valideringsstadiene bør endelig produksjonsverktøy settes i drift. Denne prosessen legger vanligvis til 3–6 uker til lansering av et nytt VSP-brettformat, men forhindrer vesentlig dyrere tilbakekallinger eller nedetid etter lansering.

Vanlige geometrifeil og hvordan du unngår dem

Selv erfarne emballasjeingeniører møter tilbakevendende geometrifeil når de spesifiserer en Vakuumpakket (VSP) brett for et nytt produkt. Følgende er de vanligste problemene:

• Undermålsbrettdybde basert på gjennomsnittlig produkthøyde i stedet for 95. persentilen: Design alltid for den største realistiske produktenheten, ikke gjennomsnittet. Et enkelt overdimensjonert produkt med brofilm annullerer hele pakkens holdbarhetskrav.
• Bruke et rektangulært brett for et ovalt eller asymmetrisk produkt: For mye tom plass i bretthjørnene øker belastningen på filmtrekk og skaper rynker. Spesialformede eller ovale brett forbedrer draperingen betydelig for produkter som hel fisk eller trommestikker.
• Ignorerer absorberende putehøyde i dybdeberegninger: En absorberende pute på 3–5 mm øker den effektive produkthøyden og må tas med i spesifikasjonene for brettdybde.
• Spesifisere en flens som er for smal for tetningsverktøyet: En flens smalere enn 7 mm gir sjelden tilstrekkelig tetningsoverflate for en konsistent hermetisk binding over en full produksjon.
• Unnlatelse av å ta hensyn til brettstabling under kjølekjededistribusjon: Dypere brett med bratte trekkvinkler er mer utsatt for kollaps eller deformasjon under stablebelastning. Angi en minimum veggtykkelse på 0,4–0,6 mm for rPET-brett i dyptegningsformater.
